Juntas de Expansión Industriales en Chile
Juntas de expansión — también llamadas juntas de dilatación o compensadores de dilatación — metálicas, de caucho y PTFE para absorber dilatación térmica, vibración y movimiento sísmico en sistemas de tuberías. Stock en Santiago y despacho a todo Chile.
- ✓ Cotización técnica en menos de 2 horas hábiles
- ✓ Stock directo en Santiago — despacho nacional
- ✓ Taller propio de maestranza para adaptaciones y extremos especiales
- ✓ +15 años de trayectoria y +200 empresas atendidas
¿Qué es una junta de expansión?

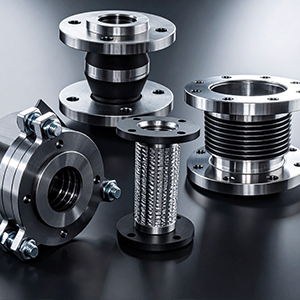

Una junta de expansión es un componente flexible que se intercala en una línea de tuberías para absorber movimientos sin transmitir cargas a los anclajes, equipos ni soldaduras. Está formada por un fuelle flexible — metálico, de elastómero o de PTFE — con extremos flangeados, soldables o roscados.
Una tubería rígida sometida a operación industrial enfrenta tres solicitaciones que la junta debe absorber:
- Dilatación térmica (movimiento axial): en acero carbono es de aproximadamente 12 µm/m·°C. Una línea de vapor de 50 m a 150 °C genera del orden de 90 mm de movimiento que la red debe compensar.
- Movimiento lateral y sísmico: el desplazamiento relativo entre estructuras independientes durante un sismo — típicamente 30 a 80 mm en zonas de alta sismicidad en Chile — puede llevar una tubería rígida a su límite de fluencia.
- Vibración mecánica: bombas centrífugas, compresores y maquinaria rotativa transmiten vibración de alta frecuencia que fatiga soldaduras y uniones.
En un país con la actividad sísmica de Chile, la junta de expansión no es un accesorio: es un componente de seguridad crítico en redes de fluidos de minería, plantas de alimentos e infraestructura pública.
Tipos de juntas de expansión
Metálicas, antisísmicas, de caucho y PTFE
Juntas de expansión metálicas
- Material
- Acero inoxidable 304 / 316
- Presión
- Hasta 40 bar (PN10–PN40)
- Movimiento / Propiedad
- Axial, lateral y angular
- Aplicación típica
- Minería, vapor de proceso, petroquímica
Juntas antisísmicas flexibles
- Material
- Acero inoxidable con fuelle multicapa
- Presión
- PN6–PN16 (agua potable y obras civiles)
- Movimiento / Propiedad
- Desplazamiento sísmico lateral de 30 a 80 mm
- Aplicación típica
- Infraestructura, redes contra incendio, sanitaria
Juntas de caucho (elastómero)
- Material
- EPDM / Neopreno
- Presión
- Hasta 16 bar
- Movimiento / Propiedad
- Absorción de vibración y ruido
- Aplicación típica
- Sanitaria, agua potable, HVAC
Juntas de PTFE
- Material
- Teflón expandido
- Presión
- Hasta 25 bar
- Movimiento / Propiedad
- Alta resistencia química
- Aplicación típica
- Industria química y alimentaria
Especificaciones técnicas de referencia
La selección correcta de una junta de expansión depende de cuatro variables: temperatura de trabajo, presión de diseño, compatibilidad química del fluido y rango de movimiento a absorber. Como referencia general para juntas metálicas:
| Rango de temperatura | Material de fuelle recomendado |
|---|---|
| Hasta 120 °C | Acero inoxidable 304 (AISI 304) |
| 120 °C a 250 °C | Acero inoxidable 316L |
| 250 °C a 400 °C | SS321 o SS310 |
| Criogénico (< −50 °C) | 316L con tratamiento especial |
- › Presión: vapor de proceso normalmente entre PN10 y PN40 (10 a 40 bar); líneas antisísmicas de agua potable entre PN6 y PN16. Considerar siempre golpe de ariete y transitorios de presión.
- › Compatibilidad química: fluidos clorados (agua de mar, procesos químicos) requieren 316L o revestimientos especiales; alimentos y farmacéutica requieren cumplimiento FDA/NSF-61.
- › Movimiento sísmico: el desplazamiento de diseño se obtiene del análisis sísmico según NCh 433; los valores típicos en Chile van de 30 a 80 mm laterales.
- › Diámetros disponibles: juntas metálicas axiales de DN25 a DN600; juntas antisísmicas de DN50 a DN300. Diseño bajo norma EJMA (Expansion Joint Manufacturers Association) y fabricación a medida por proyecto en taller propio.
¿Necesitas ayuda con la selección? Revisa nuestra guía para elegir una junta de expansión industrial o la guía de selección e instalación de juntas antisísmicas.
Aplicaciones por industria
Minería
Juntas metálicas de acero inoxidable para líneas de proceso, relaves y plantas concentradoras en las regiones de Antofagasta, Atacama y Tarapacá. Absorben dilatación térmica y vibración de bombas y chancadores en servicio continuo.
Alimentos y sanitaria
Juntas de PTFE y caucho para plantas de procesamiento de alimentos, con materiales interiores aptos para contacto alimentario (FDA/NSF-61), y juntas de elastómero para redes sanitarias y de agua potable.
Infraestructura
Juntas antisísmicas flexibles para redes de fluidos entre estructuras independientes — edificios, estanques, salas de bombas — especificadas según el análisis sísmico del proyecto conforme a NCh 433.
Ver también nuestros sectores industriales atendidos.
Juntas de expansión disponibles
Ver catálogo completo →
Junta de Expansión Metálica Lateral
Junta de Expansión Lateral: Absorción de Desviaciones Transversales. Diseñada para absorber **grandes movimientos laterales** (desplazamientos…
Ver producto
Junta Antisísmica Flexible Tipo V
Junta Antisísmica Tipo V: Protección Multidireccional (X, Y, Z). Conexión flexible de alto rendimiento diseñada para absorber movimientos en todos los ejes…
Ver producto
Junta de Expansión Antisísmica Flexible
Junta de expansiñon Antisísmica Flexible: Máxima Compensación Estructural. El diseño en forma de U ofrece la mayor capacidad de absorción de movimiento entre…
Ver producto
Junta de Expansión Metálica Axial
Junta de Expansión Axial: Compensación Longitudinal de Dilatación Térmica. Diseñada para absorber el **movimiento axial** (expansión y contracción a lo largo…
Ver productoPor qué comprar juntas de expansión en FIMMEC
Respuesta < 2 horas
Cotización técnica con ingeniero de respaldo en menos de 2 horas hábiles, con verificación de diámetro, presión y material.
Stock en Santiago
Bodega en Cerro Navia con despacho a todo Chile, incluyendo faenas en Antofagasta, Atacama y Tarapacá.
Taller propio
Maestranza y mecanizado CNC en Quinta Normal para extremos especiales, adaptaciones y fabricación a medida.
+15 años de trayectoria
Más de 200 empresas atendidas en minería, alimentos e infraestructura en Chile.
Complementa tu sistema con mangueras industriales, válvulas y fittings, flanges y conexiones.
Preguntas frecuentes sobre juntas de expansión
¿Qué es una junta de expansión?
¿Es lo mismo una junta de expansión que un compensador de dilatación?
¿Cuándo conviene una junta metálica y cuándo una de caucho?
¿Qué datos necesito para cotizar una junta de expansión?
¿Qué es una junta de expansión antisísmica y cuándo es obligatoria considerarla?
¿Qué material de fuelle corresponde a cada temperatura?
¿FIMMEC tiene stock de juntas de expansión en Chile?
Cotizar juntas de expansión
Indícanos diámetro nominal (DN), presión de trabajo, temperatura y tipo de movimiento. Respondemos en menos de 2 horas hábiles.
